粒度分析是材料表征的關(guān)鍵環(huán)節(jié)，尤其在多組分混合體系的研究中，準確測定各組分粒徑分布對材料性能評估至關(guān)重要。動態(tài)光散射技術(shù)雖然在納米粒度分析中表現(xiàn)優(yōu)異，但在幾微米至幾十微米范圍內(nèi)存在檢測限制。

沉降法粒度分析技術(shù)基于斯托克斯方程，通過監(jiān)測顆粒在分散介質(zhì)中的沉降行為來計算粒徑分布。該方法能夠有效彌補動態(tài)光散射技術(shù)在大顆粒檢測方面的不足，為多組分體系提供可靠的分析手段。

技術(shù)原理

沉降法粒度分析的基本原理建立在經(jīng)典物理學(xué)基礎(chǔ)上。當顆粒在分散介質(zhì)中沉降時，其沉降速度與顆粒尺寸存在確定的數(shù)學(xué)關(guān)系。通過監(jiān)測透射光強度隨時間的變化，可以精確記錄顆粒的沉降過程。

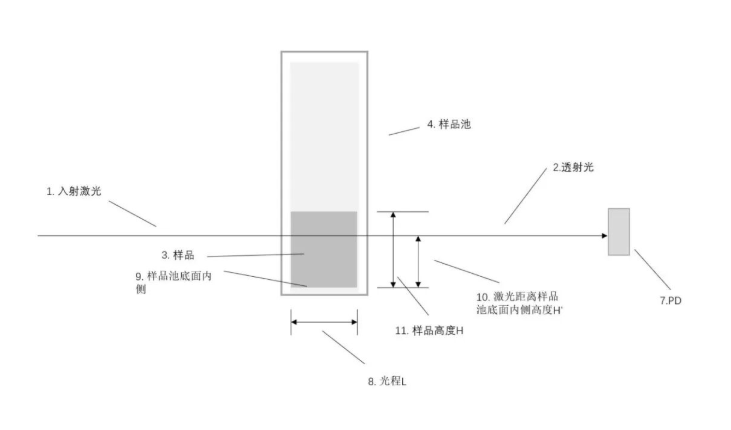

儀器在0°角位置設(shè)置光電檢測器，實時監(jiān)測樣品透射光強的變化。根據(jù)斯托克斯方程，顆粒的沉降速度與粒徑平方成正比，與介質(zhì)粘度成反比。測試過程需要準確輸入實驗溫度下分散介質(zhì)的折射率、密度和粘度等參數(shù)，同時還需要顆粒物本身的折射率和密度數(shù)據(jù)。

實驗方法

本研究采用已知粒徑的PMMA球形顆粒作為模型樣品，選取5.4μm、9.5μm、14.9μm和18.5μm四種不同粒徑的顆粒進行混合實驗。樣品按特定比例配制后，置于光程為10mm的方形玻璃樣品池中測試。

測試前，樣品需恒溫120秒以達到溫度平衡。使用移液器將樣品充分混勻后開始數(shù)據(jù)采集，確保顆粒均勻分布。實驗過程中持續(xù)監(jiān)測透射光強信號，記錄完整的沉降過程。在這篇應(yīng)用報告中，使用丹東百特儀器公司的BeNano 180 Zeta Max納米粒度及Zeta電位分析儀檢測了多種粒徑混合的樣品的粒度信息。

結(jié)果與分析

實驗結(jié)果清晰顯示了多組分體系的特征沉降曲線。在雙組分混合樣品中，沉降信號呈現(xiàn)出兩個明顯的上升平臺，分別對應(yīng)不同粒徑組分的沉降過程。三組分混合體系則顯示出三個平臺區(qū)域，表明儀器能夠有效區(qū)分不同粒徑組分的沉降行為。

從粒徑分布曲線可以看出，儀器能夠清晰分辨混合樣品中的各個粒徑峰。峰值粒徑與標稱粒徑具有良好的一致性，驗證了方法的準確性。特別是在粒徑比為1:1.5的條件下，不同組分仍能得到明顯區(qū)分，證明了該方法的分辨能力。

結(jié)論

沉降法粒度分析技術(shù)為多組分混合體系的粒徑表征提供了有效手段。該方法能夠準確區(qū)分不同粒徑組分，在1.5倍粒徑比條件下仍保持良好的分辨能力。實驗結(jié)果證實，基于透射光強監(jiān)測的沉降分析法適用于多粒徑組分體系的粒度分析，為材料科學(xué)研究提供了可靠的表征工具。

該技術(shù)彌補了傳統(tǒng)光散射方法在大顆粒檢測方面的不足，擴展了粒度分析的應(yīng)用范圍，在材料科學(xué)、化工等領(lǐng)域具有重要的應(yīng)用價值。
