要準(zhǔn)確測(cè)試含有微米和納米這種“跨界”樣品的粒度分布，是一件困難的事：一是需要有一臺(tái)既能測(cè)微米、又能側(cè)納米的粒度儀，這一點(diǎn)就不容易滿足；二是要對(duì)樣品進(jìn)行充分分散，包括選擇合適的介質(zhì)、合適的分散劑和適當(dāng)?shù)耐饬Ψ稚⒎椒ǎ蝗且獙?duì)測(cè)試結(jié)果進(jìn)行合理性驗(yàn)證，這一點(diǎn)及其重要。最近，百特實(shí)驗(yàn)室用Bettersize2600激光粒度儀測(cè)了一個(gè)碳化硅樣品，粒度分布圖如下：

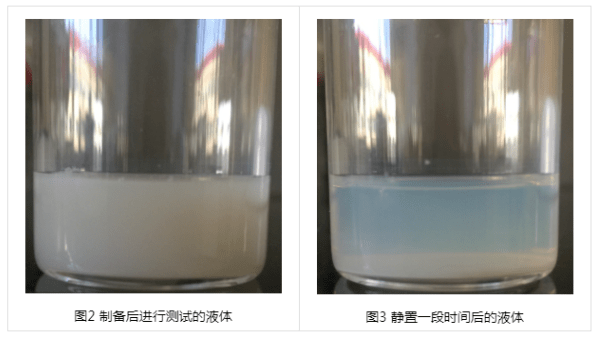

開始，我們對(duì)這個(gè)結(jié)果產(chǎn)生了疑惑：以往的碳化硅樣品的粒度分布圖形不都是很漂亮的嗎？為什么這個(gè)碳化硅會(huì)是這樣的峰形呢？前面的峰到底有沒有呢？測(cè)的數(shù)據(jù)對(duì)嗎？準(zhǔn)嗎？帶著這些疑惑，我們對(duì)這個(gè)碳化硅樣品進(jìn)行處理，通過配置一定濃度的懸浮液（圖2），靜置24小時(shí)后（圖3），來看到底有沒有納米顆粒。

我們發(fā)現(xiàn)，靜置24小時(shí)后的懸浮液有明顯的分層現(xiàn)象，但上清液呈乳白透明狀，說明上清液中還有小顆粒。我們通過Stokes沉降定律計(jì)算，這些乳白透明狀的顆粒最大直徑不大于1μm。我們?nèi)∩锨逡?，用Bettersize2600激光粒度儀進(jìn)行粒度分布測(cè)試，結(jié)果是D10=41nm，D50=72nm，D90=371nm，Dmax=900nm。說明這個(gè)碳化硅樣品是納米和微米顆粒的混合物。初步判斷圖1的結(jié)果是正確的。

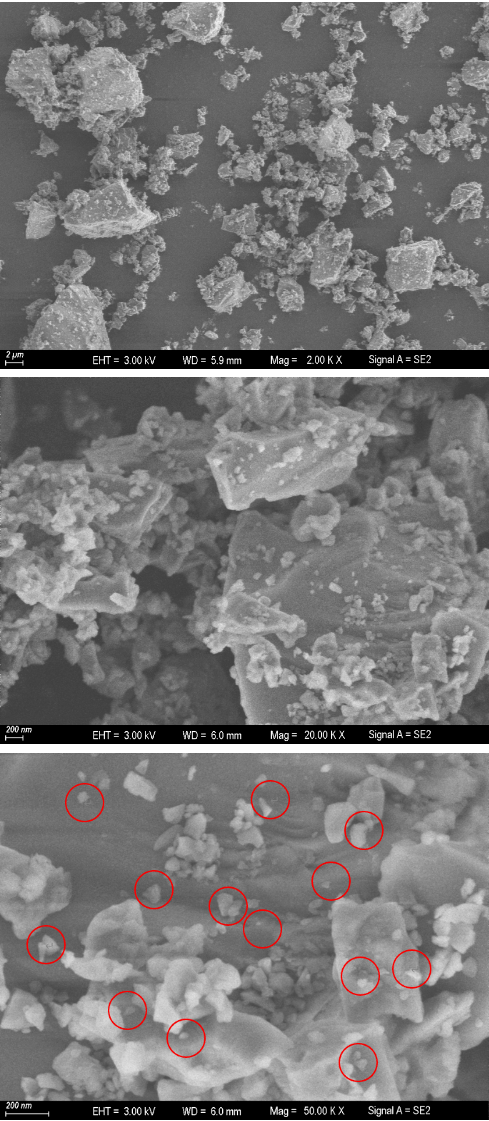

為了更進(jìn)一步考察，我們對(duì)這個(gè)碳化硅樣品用場(chǎng)發(fā)射掃描電鏡進(jìn)行拍照，看看是否存在納米顆粒。從不同倍數(shù)的電鏡照片看，最大顆粒有10μm左右，100納米及以下的顆粒（紅圈內(nèi)）也確確實(shí)實(shí)存在的，而且含量非常多。證明Bettersize2600激光粒度儀的測(cè)試結(jié)果（圖1）是正確的。

從這個(gè)樣品的測(cè)試和驗(yàn)證過程證明，Bettersize2600激光粒度儀能準(zhǔn)確測(cè)量納米和微米混合樣品的粒度分布。從Bettersize2600激光粒度儀的設(shè)計(jì)來看也具備這個(gè)能力，因?yàn)樗捎昧苏锤道锶~結(jié)合光路，能準(zhǔn)確探測(cè)前向、側(cè)向和后向散射光，實(shí)現(xiàn)了全角度測(cè)量，從而保證了細(xì)顆粒端的測(cè)量精度。
